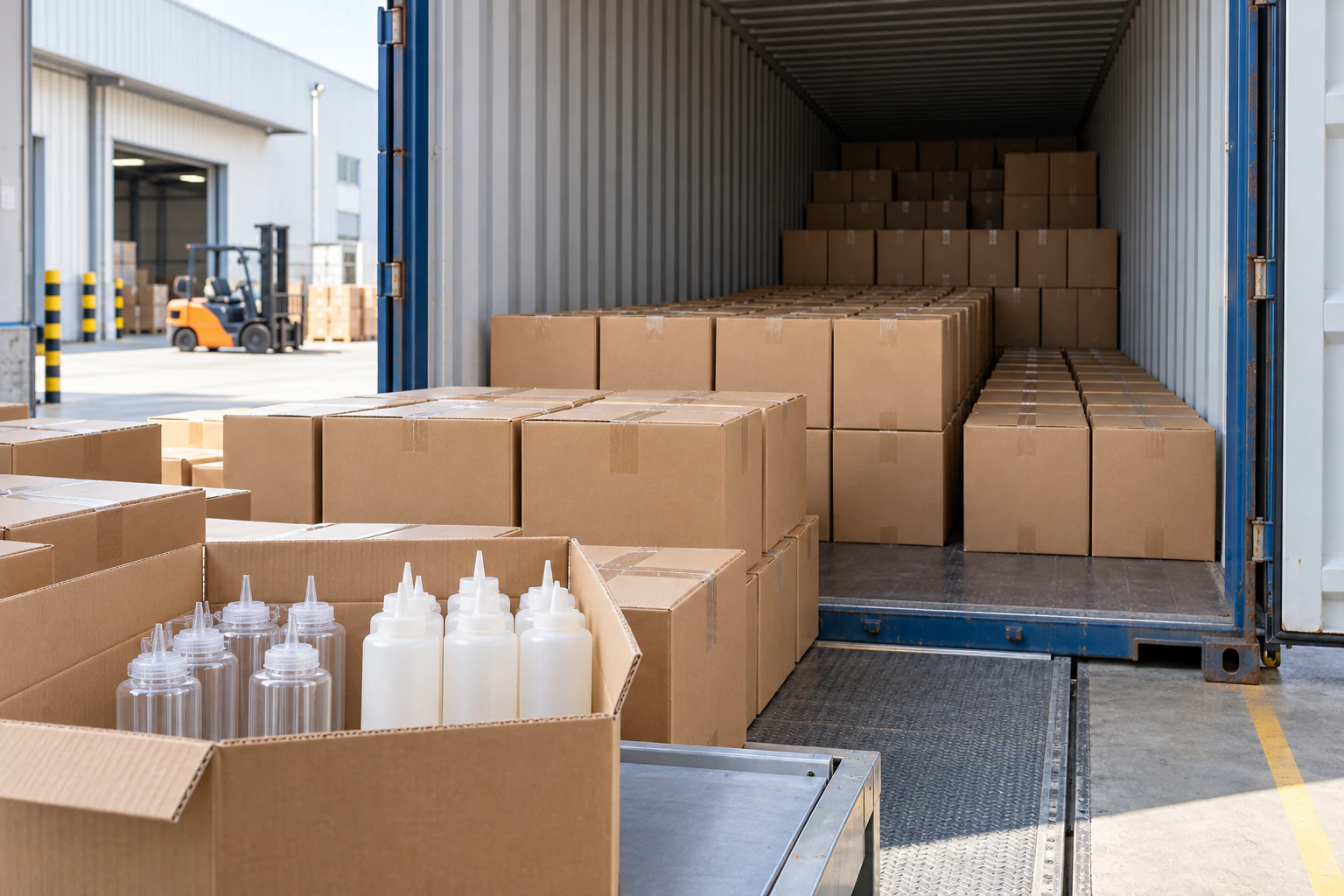

Un flacon plastique vide occupe beaucoup d'espace pour très peu de poids. Dans un conteneur 40 pieds High Cube, appelé 40HQ dans les échanges logistiques, la limite est donc généralement volumétrique bien avant d'être pondérale. Ce constat ne suffit pourtant pas à calculer une quantité de chargement.
Pour obtenir un nombre de flacons crédible, partez du carton final : dimensions extérieures, pièces par carton, orientation, fermeture montée ou séparée, protection, palette éventuelle et résistance au gerbage. Transformez ensuite ce colisage en plan d'implantation entier dans le conteneur, puis validez-le par un essai de chargement.
Cette méthode évite deux erreurs fréquentes : diviser simplement 76 m³ par le volume d'un carton, ou appliquer un taux de remplissage arbitraire sans vérifier la largeur de la porte, les rangées incomplètes, le calage et l'accès au déchargement.
Les 76 m³ du 40HQ ne sont pas un volume commercialisable
Un 40HQ offre environ 76 m³ de capacité géométrique selon les séries. À titre de référence, la fiche de spécifications de Hapag-Lloyd présente notamment une longueur intérieure de 12,032 m, une hauteur intérieure de 2,700 m et une capacité de 76,3 m³ pour certaines unités. La largeur intérieure et les dimensions exactes varient toutefois selon le plancher, le constructeur et la série du conteneur.
La porte est plus étroite et plus basse que l'espace intérieur. Un colis qui tient mathématiquement dans le volume peut donc ne pas franchir l'ouverture dans l'orientation prévue. Les parois ondulées, les montants, les différences de plancher, les jeux de manutention et le calage réduisent encore l'espace exploitable.
| Conteneur sec | Capacité géométrique indicative | Ce qui change réellement le nombre de flacons |
|---|---|---|
| 20 pieds standard, 20GP | Environ 33 m³ | Nombre de rangées entières, accès au déchargement et part des cartons de bouchons |
| 40 pieds standard, 40GP | Environ 67 m³ | Même emprise au sol qu'un 40HQ, mais hauteur intérieure plus faible |
| 40 pieds High Cube, 40HQ | Environ 76 m³ | Hauteur supplémentaire utile seulement si le carton reste gerbable et passe par la porte |
Ces valeurs servent à sélectionner un type de conteneur, pas à promettre une quantité. Avant l'empotage, demandez à la compagnie maritime ou au transitaire les caractéristiques de l'équipement effectivement réservé.
Le carton, pas la bouteille, devient l'unité de calcul
La première donnée est le volume extérieur du carton, en incluant l'épaisseur réelle du carton fermé et non les seules dimensions théoriques du produit :
Volume d'un carton en m³ = longueur en cm × largeur en cm × hauteur en cm ÷ 1 000 000.
Calculez ensuite la densité du colisage :
Flacons par m³ de carton = nombre de flacons par carton ÷ volume extérieur du carton.
Cette valeur permet de comparer rapidement deux propositions, mais elle n'est pas encore la quantité conteneur. Deux cartons de même volume peuvent produire des résultats différents si l'un laisse une bande inutilisable contre la paroi ou une hauteur résiduelle trop faible pour une couche supplémentaire.
Le dossier de colisage doit conserver au minimum :
- la référence et l'indice du flacon et du bouchon ;
- les dimensions maximales du flacon fermé et du corps seul ;
- le nombre de pièces par carton et le sens de rangement ;
- les dimensions extérieures et le poids brut du carton fermé ;
- les intercalaires, sachets, cloisons et protections ajoutés ;
- le nombre de cartons par palette, la hauteur et le poids de la palette chargée ;
- la quantité confirmée par conteneur et la date de la validation.
Pour des flacons souples pour sauces en gros, ce dossier doit porter sur la configuration complète destinée à la commande. Un ancien carton utilisé pour un autre bouchon ne constitue pas une base suffisante.
Calculer un plan entier, pas seulement un quotient de volumes
Une pré-estimation volumétrique se calcule rapidement :
Cartons pré-estimés = volume de travail retenu ÷ volume d'un carton.
Le résultat doit ensuite être arrondi à l'entier inférieur et remplacé par un plan d'implantation. Pour une orientation donnée, le calcul élémentaire devient :
Cartons = entier(longueur intérieure ÷ longueur carton) × entier(largeur intérieure ÷ largeur carton) × entier(hauteur utile ÷ hauteur carton).
Testez les rotations autorisées du carton et les dispositions mixtes. La meilleure solution n'est pas toujours une grille uniforme : une rangée tournée à 90 degrés peut utiliser une bande résiduelle, à condition de ne pas fragiliser la pile ni compliquer le déchargement.
Le plan doit également réserver les espaces nécessaires aux protections et au blocage. L'objectif n'est pas de remplir chaque centimètre, mais d'empêcher les déplacements sans comprimer les cartons au point de déformer les flacons.
Trois taux à ne pas confondre
- Taux volumétrique : somme des volumes extérieurs des cartons divisée par la capacité géométrique de référence.
- Taux d'implantation : espace réellement occupé après les pertes liées aux dimensions, aux orientations et au calage.
- Taux de flacons utilisables : unités conformes à réception divisées par les unités chargées.
Un excellent taux volumétrique n'est pas une économie si les cartons inférieurs s'écrasent ou si les bouteilles transparentes arrivent rayées. Le coût logistique doit être ramené aux unités utilisables, pas seulement aux unités inscrites sur la liste de colisage.
Exemple : deux colisages de flacons de 500 ml
Prenons deux références de flacons de même contenance, avec des géométries et des cartons différents. Cet exemple montre la méthode ; il ne constitue pas une quantité garantie pour une commande.
| Donnée | Configuration A | Configuration B |
|---|---|---|
| Pièces par carton | 180 | 130 |
| Dimensions extérieures | 68 × 41,5 × 45,5 cm | 59 × 42 × 44 cm |
| Volume du carton | 0,1284 m³ | 0,1090 m³ |
| Densité de colisage | Environ 1 402 pièces/m³ | Environ 1 192 pièces/m³ |
Avec un volume de travail provisoire de 67 m³, la division volumétrique donne 521 cartons, soit 93 780 pièces pour A, et 614 cartons, soit 79 820 pièces pour B. La différence approche 14 000 flacons, ou 17,5 %, alors que la contenance nominale est identique.
Ces résultats restent des pré-estimations. Le plan entier peut réduire l'écart ou l'accentuer selon les orientations possibles, la porte, les protections et le calage. L'exemple démontre surtout pourquoi un prix de fret par conteneur ne permet pas de comparer deux bouteilles sans leurs données de colisage.

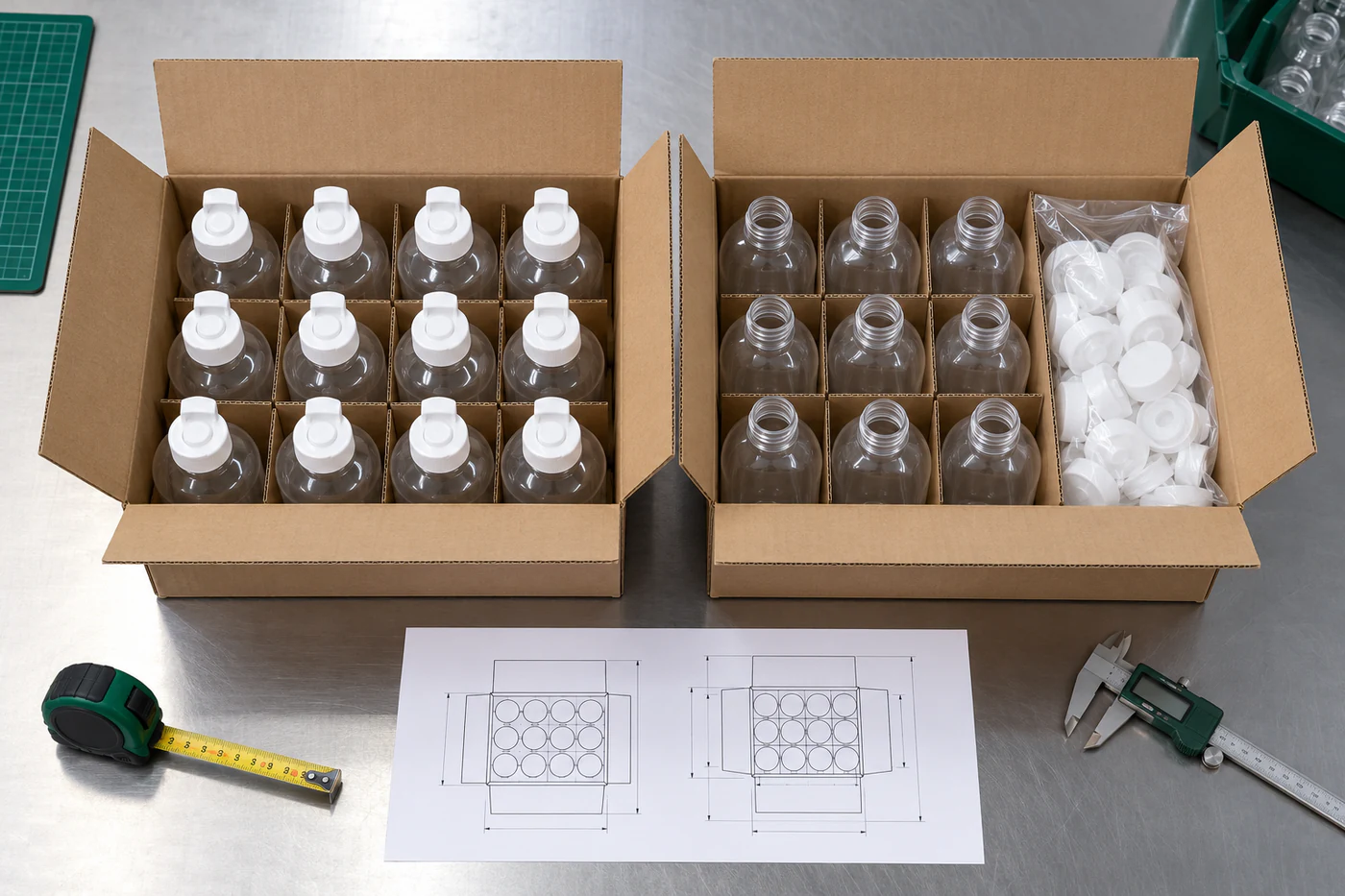

Bouchons montés ou séparés : calculer des ensembles complets
Monter le bouchon avant l'emballage peut protéger le col, réduire les manipulations à réception et simplifier l'alimentation de la ligne. Il peut aussi augmenter la hauteur totale ou exposer un clapet. Emballer les bouchons séparément peut densifier le carton de corps sur certaines formes, mais crée un deuxième flux à compter, protéger et assembler.
Il n'existe donc pas de règle selon laquelle le bouchon séparé économise toujours du volume. Comparez les deux colisages complets. Pour des bouchons à clapet pour condiments, vérifiez notamment la protection de la charnière, de la surface d'étanchéité et d'une éventuelle valve.
Lorsque les bouchons voyagent séparément, raisonnez en ensembles disponibles :
Volume pour 1 000 ensembles = cartons de corps nécessaires × volume du carton corps + cartons de bouchons nécessaires × volume du carton bouchons.
Exemple de calcul : 250 corps dans un carton de 0,12 m³ et 1 000 bouchons dans un carton de 0,10 m³ donnent, pour 1 000 ensembles, quatre cartons de corps plus un carton de bouchons, soit 0,58 m³. Avec une base provisoire de 67 m³, la pré-estimation atteint environ 115 000 ensembles. La quantité finale doit être arrondie à des cartons entiers, puis contrôlée par l'implantation et le nombre exact de bouchons.
Une différence de multiples peut produire des corps sans bouchons ou l'inverse. La liste de colisage doit donc afficher séparément les deux quantités, puis indiquer le nombre d'ensembles complets réellement expédiés.
Optimiser le carton sans transférer le coût vers les dommages
Un carton plus grand n'est pas nécessairement plus efficace. Il peut contenir davantage de pièces, mais devenir difficile à manipuler ou perdre de la résistance lorsque sa hauteur augmente. Un carton plus petit améliore parfois la modularité, au prix d'un plus grand nombre de colis et d'une manutention supplémentaire.
Travaillez sur quatre paramètres ensemble :
- La géométrie du flacon. Une bouteille asymétrique peut être rangée en orientations alternées. Une surface transparente ou décorée peut exiger des cloisons ou des sachets qui réduisent la densité.
- La modularité. Pour une palette Europe de 800 × 1 200 mm, des modules comme 400 × 300 mm ou 600 × 400 mm facilitent une couverture sans débord. Ils ne sont pas automatiquement optimaux pour un chargement au sol.
- La manutention. Le poids reste faible, mais un carton trop volumineux se déforme plus facilement lors de la prise manuelle et peut dépasser les limites des convoyeurs ou des portes d'entrepôt.
- La résistance. La cannelure, la qualité du papier, les découpes, l'humidité et la durée de gerbage comptent autant que les dimensions.
Pour des flacons souples transparents pour sauces, mesurez aussi les rayures et marques de frottement après transport simulé. Supprimer une protection n'est rentable que si le taux de pièces acceptables reste conforme.
Palettisé ou chargé au sol : deux contraintes différentes
Le chargement au sol place les cartons directement dans le conteneur. Il exploite mieux le volume et évite l'emprise des palettes, mais demande davantage de manutention au départ et à l'arrivée. Il convient lorsque l'entrepôt destinataire accepte un déchargement carton par carton et que le carton supporte le gerbage prévu.
La palettisation accélère les mouvements au quai, stabilise une unité de charge et peut être exigée par l'entrepôt français. Elle consomme en revanche de la hauteur, crée des espaces entre palettes et ajoute le poids du support. Une palette Europe mesure 800 × 1 200 mm ; un 40 pieds accueille couramment jusqu'à 25 palettes au sol selon le schéma, mais la quantité doit être confirmée avec l'équipement et la charge réels.
| Critère | Cartons chargés au sol | Cartons palettisés |
|---|---|---|
| Densité volumétrique | Généralement la plus élevée | Réduite par la palette et les espaces périphériques |
| Déchargement | Manuel ou assisté, plus long | Rapide avec un quai et un chariot adaptés |
| Protection et stabilité | Dépendent du carton, du calage et du plan de rangées | Dépendent aussi du filmage, des cornières et de la stabilité de la palette |
| Traçabilité | Marquage carton et plan de rangées nécessaires | Identification par unité de charge plus simple |
| Double gerbage | Non applicable comme palette, mais les cartons restent empilés | Possible uniquement après validation de la charge inférieure et de la hauteur totale |
La hauteur intérieure supplémentaire du High Cube n'autorise pas automatiquement deux niveaux de palettes. Additionnez la hauteur des deux unités de charge, les palettes elles-mêmes, la marge sous la porte et les jeux de manutention. Vérifiez ensuite que les cartons inférieurs supportent la charge pendant le transport, pas seulement quelques minutes dans l'entrepôt.
Dimensionner le gerbage pour la durée et l'humidité
Les bouteilles vides contribuent peu à la résistance verticale d'une pile. Le carton inférieur porte donc la majeure partie de la charge. Sa résistance neuve et sèche ne suffit pas à prévoir son comportement après plusieurs semaines de transport maritime.
Demandez une spécification de résistance à la compression du carton, ou BCT, liée au format final et aux conditions de mesure. Ajoutez le nombre de couches, la masse supportée, la durée de stockage, le mode de palettisation et un facteur de sécurité convenu. L'humidité, les ouvertures, les poignées, le débord sur palette et un alignement imparfait diminuent la tenue réelle.
Un essai utile reproduit la pile la plus défavorable : cartons inférieurs, durée représentative, atmosphère conditionnée lorsque le risque d'humidité le justifie, puis inspection des déformations du carton et des flacons. Pour un nouveau format, effectuez également un transport simulé ou un envoi pilote avant de généraliser le plan.

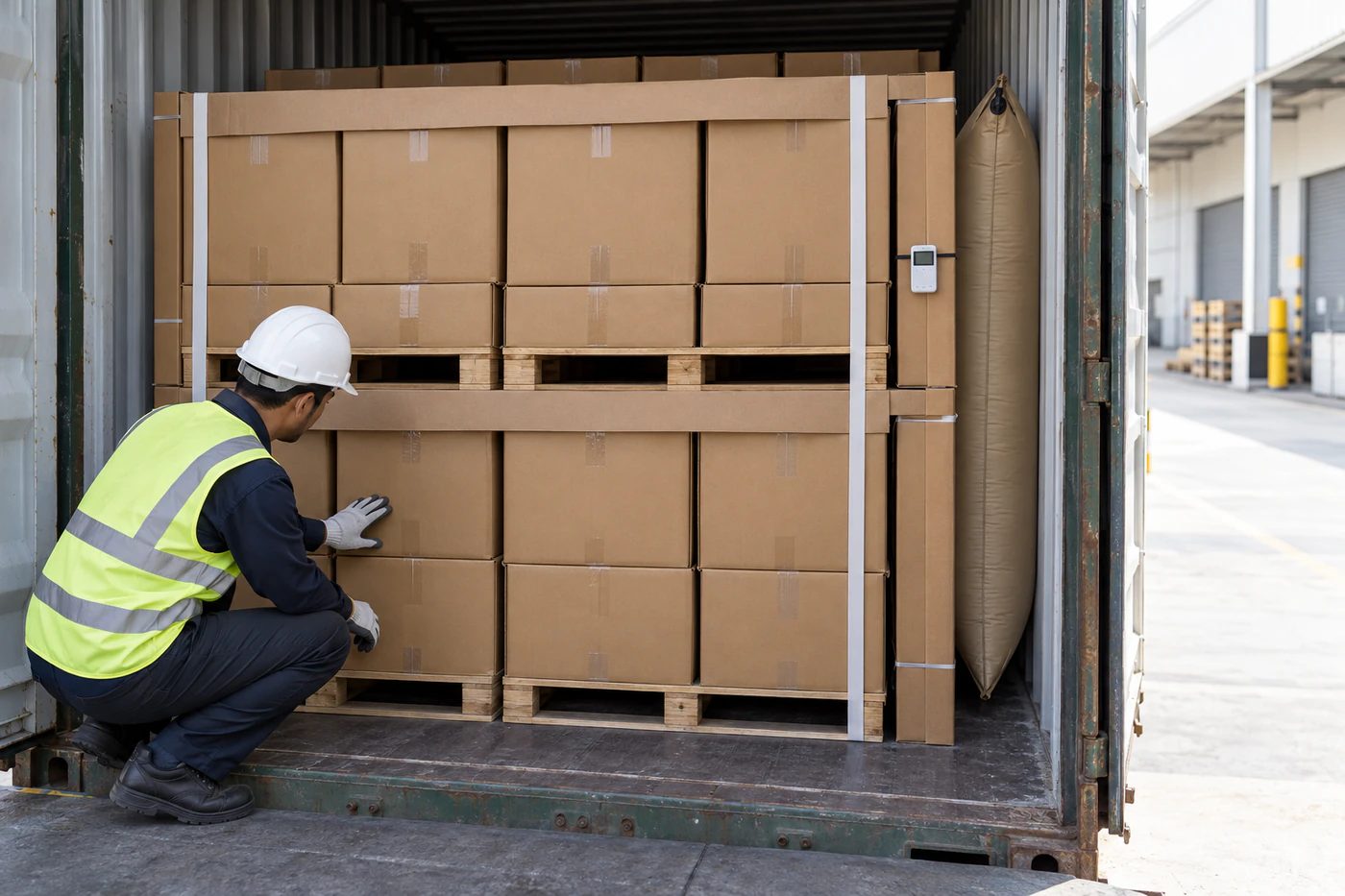

Caler la charge sans créer de pression locale
Une charge légère peut se déplacer sous les accélérations longitudinales et transversales. Le calage doit combler les jeux significatifs et répartir les efforts. Les coussins de calage, plaques, cornières, sangles ou dispositifs de blocage doivent être choisis selon le plan de charge et les instructions de leur fabricant.
Évitez d'appuyer un coussin gonflable contre un carton insuffisamment soutenu ou contre une zone qui marque facilement. Placez les protections de manière à répartir la pression et gardez l'ouverture des portes sûre pour l'équipe qui décharge.
Le Code CTU de l'OMI, de l'OIT et de la CEE-ONU fournit le cadre de référence international pour l'empotage et l'arrimage des unités de transport. Il rappelle que la sécurité concerne toute la chaîne, depuis l'équipe qui charge jusqu'à celle qui ouvre le conteneur à destination.
Construire un protocole de validation avant la première série
Un plan de chargement doit rester rattaché à une version de produit et de carton. Si la bouteille, le bouchon, la protection, le nombre par carton ou le fournisseur de carton change, réexaminez le plan.
- Mesurer le colis fermé. Relevez trois dimensions extérieures, poids net et poids brut sur un carton représentatif.
- Contrôler le contenu. Vérifiez le nombre de corps, de bouchons et d'accessoires, ainsi que leur orientation et leur protection.
- Tester le gerbage. Examinez compression, flambage, déformation résiduelle des bouteilles et état des fermetures.
- Confirmer le conteneur. Utilisez les dimensions de l'unité réservée, y compris la porte et la charge utile inscrites sur sa plaque.
- Dessiner l'implantation. Comptez des cartons entiers par rangée et par couche, puis localisez le calage et l'accès final.
- Faire un essai. Un chargement à blanc ou une première série documentée révèle les espaces que la feuille de calcul ne montre pas.
- Enregistrer le résultat. Conservez quantité chargée, cartons restants, dommages, durée de chargement et observations à réception.
Les photographies de l'intérieur vide, du numéro du conteneur, de la mi-charge, de la charge complète avant fermeture, du dispositif de calage et du scellé complètent le dossier. Elles ne remplacent ni le comptage ni le contrôle, mais facilitent l'analyse d'un incident.
Comparer le coût par flacon utilisable
Le meilleur plan ne maximise pas un taux abstrait. Il réduit le coût logistique par bouteille conforme disponible à la réception.
Coût de transport par flacon utilisable = coût logistique du scénario ÷ nombre de flacons conformes et complets à réception.
Ajoutez au coût du transport les palettes, les cartons, les protections, l'assemblage des bouchons, le chargement, le déchargement et les dommages attribuables au scénario. Un chargement au sol peut gagner des milliers de pièces et perdre cet avantage si le déchargement mobilise trop de main-d'œuvre ou si les cartons inférieurs sont écrasés.
Pour élargir la comparaison au stock, aux droits, à la trésorerie et à la non-qualité, utilisez notre méthode de calcul du TCO des bouteilles pour sauces. Le présent calcul reste volontairement centré sur le colisage et le conteneur.
Les données à envoyer pour obtenir un plan exploitable
Une estimation sérieuse peut commencer dès que le couple flacon-fermeture est identifié. Indiquez :
- la référence ou les dimensions maximales du flacon ;
- le type de bouchon, de valve, de joint ou d'opercule ;
- la quantité commandée et la répartition par couleur ou décor ;
- le bouchon monté ou séparé, avec les contraintes d'assemblage à destination ;
- la protection attendue contre les rayures et les poussières ;
- le chargement au sol ou sur palettes, ainsi que le format de palette imposé ;
- le type de conteneur envisagé et le lieu de livraison ;
- les moyens disponibles au quai pour décharger et stocker les colis.
Pour chaque configuration retenue, nous pouvons confirmer les pièces par carton, les dimensions extérieures, le poids brut, le mode d'emballage du bouchon et les données nécessaires au plan de chargement. La quantité par conteneur ne devient contractuelle qu'après validation du colisage final et de l'équipement réservé.
Questions fréquentes sur le chargement de flacons vides
Combien de flacons de 500 ml entrent dans un 40HQ ?
La contenance de 500 ml ne suffit pas. La forme, la hauteur, le diamètre, le bouchon, les pièces par carton et les dimensions extérieures peuvent faire varier la densité de plus de 15 % entre deux références. Il faut calculer le carton final, puis son implantation entière.
Peut-on utiliser directement les 76 m³ annoncés ?
Non. Il s'agit d'une capacité géométrique indicative. La porte, les rangées incomplètes, les jeux, le calage, les palettes et la manutention réduisent l'espace réellement disponible.
Le 40HQ contient-il plus de palettes qu'un 40GP ?
Pas nécessairement au sol, car leur emprise est proche. Le 40HQ apporte surtout de la hauteur. Cette hauteur ne crée un gain que si la charge peut être empilée sans dépasser la porte ni écraser les cartons inférieurs.
Faut-il expédier les bouchons séparément ?
Seulement si le calcul complet et les essais le justifient. Comparez le volume des corps, celui des bouchons, l'assemblage à destination, la protection des surfaces fonctionnelles et le nombre final d'ensembles complets.
Le chargement au sol est-il toujours moins cher ?
Il utilise souvent mieux le volume, mais il demande plus de manutention et un carton adapté au gerbage. Comparez le coût total de chargement, de déchargement, de protection et de dommages avec le scénario palettisé.
Comment confirmer la quantité avant de commander ?
Figez d'abord l'échantillon, le bouchon, les protections et le carton. Demandez ensuite le plan d'implantation, la liste de colisage prévisionnelle et, pour une nouvelle configuration, un essai de chargement ou une première série documentée.
